德力電機有限公司

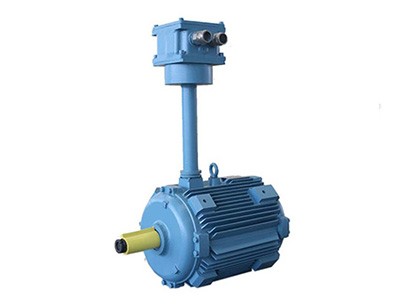

YBTX-H 系列船用風機用隔爆型三相異步電動機
產品概述
YBTX-H系列電動機為全封閉隔爆型三相異步電動機。該電機符合GB3836.1《爆炸性氣體環境用電氣設備 第1部分 通用要求》和GB3836.2《爆炸性氣體環境用電氣設備 第2部分 隔爆型“d” 》的規定。具有性能好,噪聲低,維修方便等優點。該系列電動機適用于防爆標志為ExdⅡCT4 Gb, 溫度級別為T1~T4組的可燃性氣體或蒸汽與空氣形成的爆炸性混合物的場所,與CBZ-Ⅱ型船用防爆軸流通風機配套使用。
工作環境條件
環境溫度:-25~45℃;
海 拔:<1000m;
zui大相對濕度:≤95%;
傾斜搖擺:±22.5℃(可能發生縱向和橫向傾斜);
有油霧、鹽霧、霉菌及海水的影響;
有船舶正常營運中產生的沖擊、振動;
存在有引燃溫度組別為T1~T4組的可燃性氣體或蒸汽與空氣形成的爆炸性混合物場所。
基本參數
電 制:380V/50Hz、440V/60Hz
絕緣等級:F
防護等級:IP55、IP56
防爆等級:ExdIICT4 Gb
工作制:S1
接 法:3kW及以下為Y,其他功率為△
繞組溫升(電阻法)為80K,軸承允許溫度(溫度計法)為90℃
主要技術參數
如下表所示:功率為0.75kW~55kW、極數為2、4、6、8極電動機的主要技術參數;
型號 功率?kW 電流?A 轉速r/min 型號 功率?kW 電流 ?A 轉速 r/min
380V 50Hz 440V 60Hz 380V 50Hz 440V 60Hz 380V 50Hz 440V 60Hz 380V 50Hz 440V 60Hz
YBTX-80M1-2-H 0.75 1.8 1.6 2820 3460 YBTX-200L-4-H 30 57.3 49.8 1476 1779
YBTX-80M2-2-H 1.1 2.6 2.2 2820 3460 YBTX-225M-4-H 45 84 73.4 1480 1783
YBTX-90S-2-H 1.5 3.5 3.1 2840 3470 YBTX-250M-4-H 55 103.8 88.7 1480 1780
YBTX-90L-2-H 2.2 4.9 4.3 2840 3470 YBTX-80M1-6-H 0.37 1.31 1.13 890 1110
YBTX-100L-2-H 3 6.4 5.4 2880 3490 YBTX-80M2-6-H 0.55 1.7 1.47 890 1110
YBTX-112M-2-H 4 8.2 7.2 2890 3500 YBTX-90S-6-H 0.75 2.2 2 910 1130
YBTX-132S1-2-H 5.5 11 9.6 2900 3520 YBTX-90L-6-H 1.1 3.2 2.9 910 1130
YBTX-132S2-2-H 7.5 14.6 12.9 2900 3520 YBTX-100L-6-H 1.5 4 3.5 940 1150
YBTX-160M1-2-H 11 21.6 18.7 2930 3540 YBTX-112M-6-H 2.2 5.8 5.2 940 1150
YBTX-160M2-2-H 15 28.9 25.1 2930 3540 YBTX-132S-6-H 3 7.2 6.4 960 1170
YBTX-160L-2-H 18.5 35.7 30.3 2930 3540 YBTX-132M1-6-H 4 9.5 8.2 960 1170
YBTX-180M-2-H 22 42.2 36.9 2940 3550 YBTX-132M2-6-H 5.5 12.5 10.7 960 1170
YBTX-200L1-2-H 30 57.9 50.3 2955 3560 YBTX-160M-6-H 7.5 17.1 14.8 970 1170
YBTX-200L2-2-H 37 69.4 60.3 2960 3565 YBTX-160L-6-H 11 25 21.7 970 1170
YBTX-225M-2-H 45 85.9 76.3 2969 3572 YBTX-180L-6-H 15 33 29.3 970 1180
YBTX-250M-2-H 55 103.2 91.7 2970 3570 YBTX-200L1-6-H 18.5 37.6 32.7 980 1183
YBTX-80M1-4-H 0.55 1.5 1.4 1390 1710 YBTX-200L2-6-H 22 44.7 38.9 980 1182
YBTX-80M2-4-H 0.75 2.1 1.8 1390 1710 YBTX-225M-6-H 30 61.1 53.1 985 1187
YBTX-90S-4-H 1.1 2.7 2.4 1400 1710 YBTX-250M-6-H 37 71 61.3 980 1180
YBTX-90L-4-H 1.5 3.6 3.2 1400 1710 YBTX-132S-8-H 2.2 5.8 5.2 710 860
YBTX-100L1-4-H 2.2 5 4.5 1420 1730 YBTX-132M-8-H 3 7.6 6.8 710 860
YBTX-100L2-4-H 3 6.8 5.9 1420 1730 YBTX-160M1-8-H 4 10.5 9.1 720 870
YBTX-112M-4-H 4 8.9 7.7 1440 1750 YBTX-160M2-8-H 5.5 13.4 11.5 720 870
YBTX-132S-4-H 5.5 11.7 10 1440 1750 YBTX-160L-8-H 7.5 17.7 15.5 720 870
YBTX-132M-4-H 7.5 15.4 13.2 1440 1750 YBTX-180L-8-H 11 25.6 22.2 730 880
YBTX-160M-4-H 11 22.6 19.5 1460 1760 YBTX-200L-8-H 15 33.3 29.2 729 882
YBTX-160L-4-H 15 30.5 26.3 1460 1760 YBTX-225M-8-H 22 47.4 41.7 734 886
YBTX-180M-4-H 18.5 35.9 30.8 1470 1770 YBTX-250M-8-H 30 64.7 57.1 730 890
YBTX-180L-4-H 22 42.2 36.9 1470 1770 ?

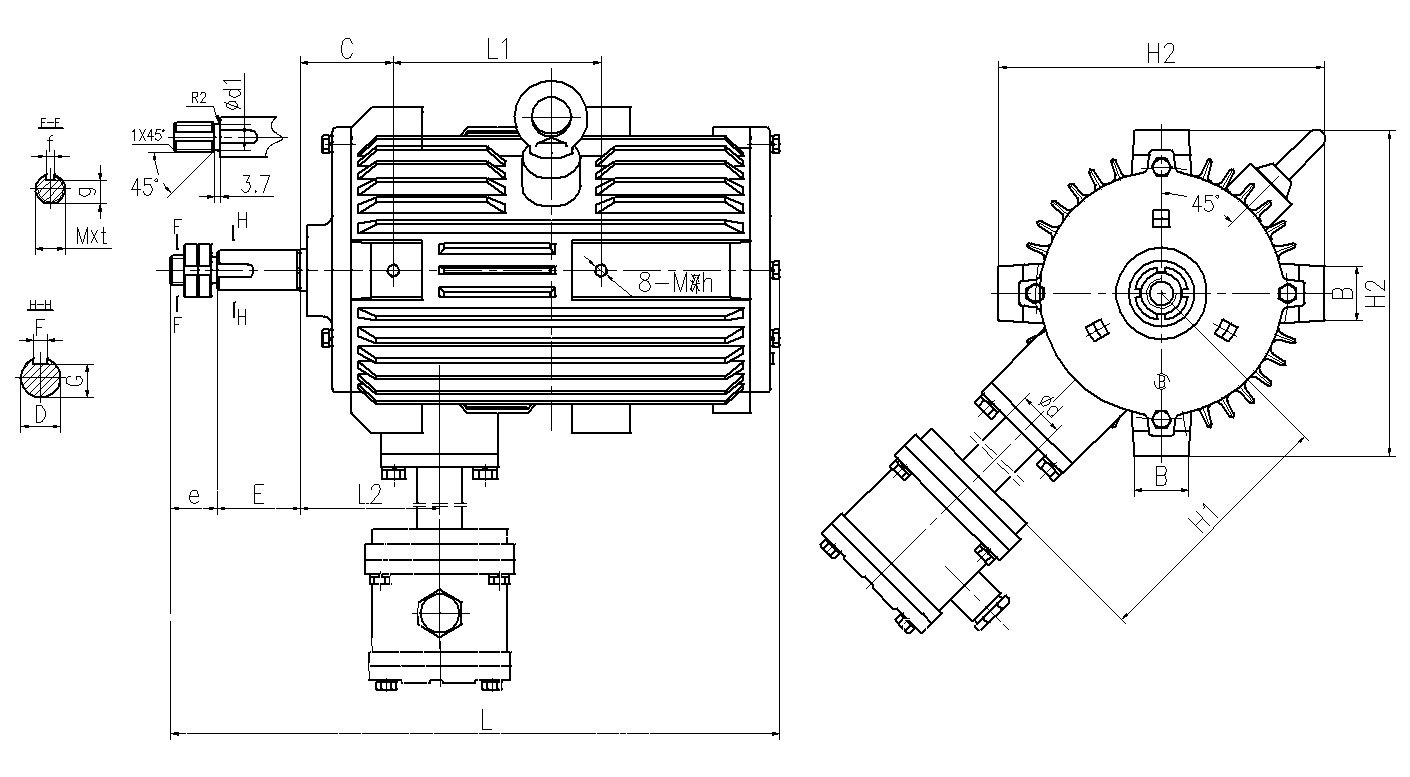

機座號 外形及安裝尺寸
B C D E F G H1 H2 e L L1 L2 d d1 g f M×t M深h
80M1 36 58±2 19 40 6 15.5 176 175 28 330 100 90 60 13.8 12 5 M16×1.5 M8 深 14
80M2 201
90S 62±2 24 50 8 20 280 190 340 15.8 14 M18×1.5
90L 226 375 125
100L1 40 68±2 28 60 24 280/330/380 220 410 140 93 17.8 16 M20×1.5 M10 深 17
100L2 280/380
112M 76±2 280/380/410 245 430 102
132S 89±2 38 80 10 33 280/435 285 32 450 120 21.8 20 M24×1.5
132M 410/435/485 495 178
160M 46 114±3 42 110 12 37 435/485/535 345 596 210 162 24.8 23 M27×1.5
160L 485/535/585 646 254
180M 54 126±3 48 14 42.5 485/585 380 702 241 174 27.8 26 M30×1.5 M14 深 22
180L 535/585/642 740 279
200L1 60 133±3 55 16 49 585/642 430 305 186 30.8 29 6 M33×1.5 M16 深 26
200L2 742
225M 70 149±3 60 140 18 53 642/735/742 480 870 311 196 76 33.8 32 M36×1.5 M18 深 30
250M 168±4 65 58 740 526 40 1000 340 38 38 8 M42×1.5 M16 深 24
注:本產品樣本中,所有產品數據參數僅供參考,如有疑問請與工廠聯系,并以定貨時提供給用戶的確認資料為準。
